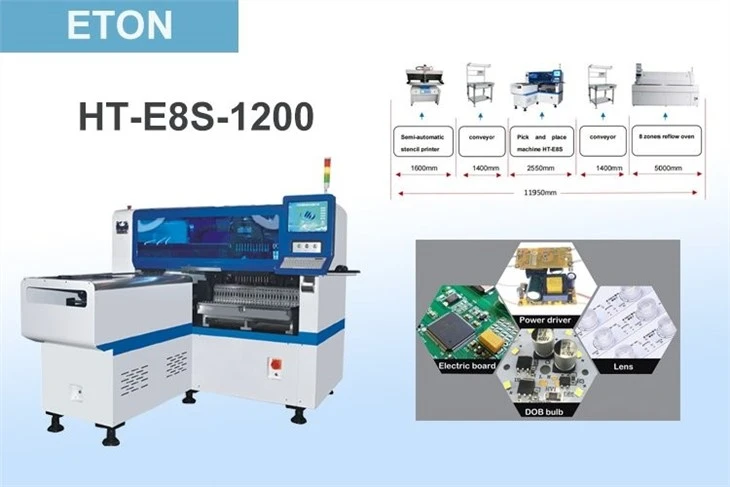

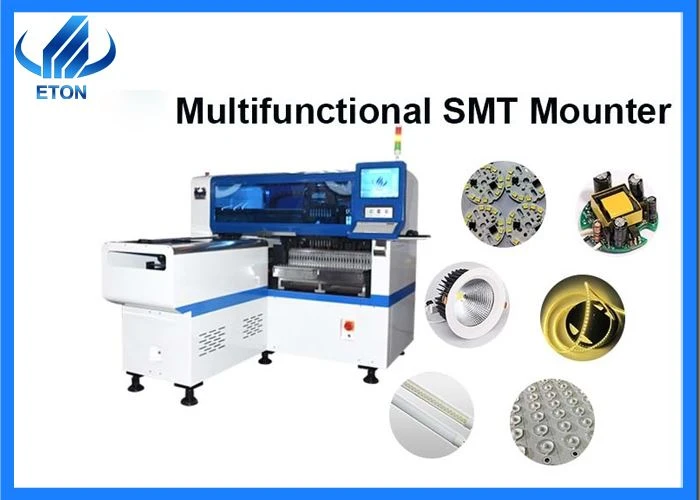

Mounter mené multifonctionnel de puce 45000cph

Support de puce de tube LED multifonctionnel



Présentation du produit

Largeur de longueur du PCB : max 600*500 mm min 100*100 mm

2 jeux de caméras importées, avec vision pour l'identification du vol, correction des marques

Voie d'entraînement de l'axe XYZ : moteur linéaire magnétique haut de gamme et servomoteur

Machine de prélèvement et de placement à grande vitesse

Recherche et développement indépendants des logiciels par ETON



Caractéristique du produit

Machine de sélection et de placement multifonctionnelle à moteur linéaire magnétique à module unique

Composants de montage : puce LED, condensateurs, résistances, lentilles, circuits intégrés, composants façonnés, etc.

Composant : Taille minimale 0402 Hauteur maximale 15 mm



Paramètre de la machine

Poids total	1700 kg
Épaisseur du PCB	0.5-5mm
Nombre de caméra	2 ensembles
Précision de montage	±0,04 mm
Hauteur de montage	<15mm
Espace des composants	0,2 mm
Consommation d'énergie	4kW
Mangeoire	28 pièces

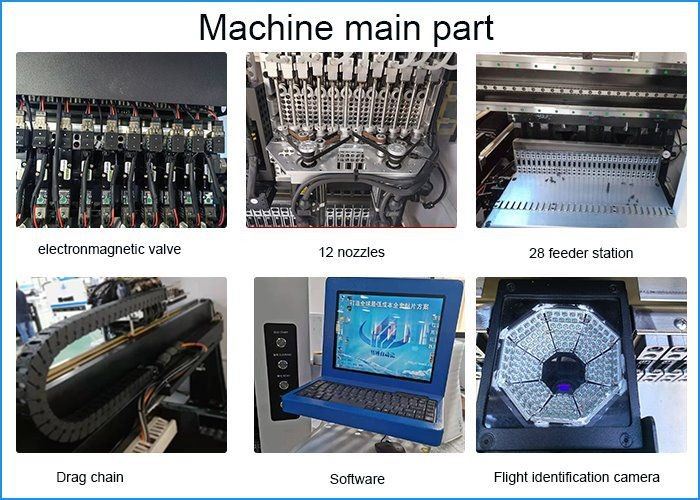

Détails de la machine

Multifonctionnel	HT-E8S-1200 est très multifonctionnel, adapté au montage de toutes sortes de composants SMD, tels que la puce LED, la résistance, le condensateur, le circuit intégré, les composants façonnés, le transformateur, etc.
Grand PCB personnalisé	La taille maximale normale du PCB HT-E8S-1200 est de 1 200 x 500 mm. Elle peut également être personnalisée pour une longueur de 1 500 mm si le client en a besoin. ETON est fort pour les machines personnalisées avec une bonne équipe technologique expérimentée
Haute précision	HT-E8S-1200 est une machine de montage (Pick and Place) de haute précision, les axes X, Y utilisent un moteur linéaire magnétique haut de gamme, par rapport au servomoteur, sa précision et sa durée de vie sont supérieures. Utilise également une caméra de vision de haute précision et un balayage bleu pour le montage de l'objectif
Économie	HT-E8S-1200 est économique avec 12 têtes de montage par rapport aux 10 têtes d'autres marques, il est moins cher avec une vitesse de montage plus élevée et très adapté au client qui recherche une fabrication à vitesse moyenne pour la première fois !





Utilisation de machines

La machine s'applique largement au montage de toutes sortes de composants SMD, comme une ampoule LED/panneau/éclairage vers le bas/réverbère/dob/pilote/projecteur/etc.

1. Toutes sortes de panneaux d'éclairage LED : ampoule, tube, panneau de lentilles, réverbère solaire, bande lumineuse, etc.

2. La plupart des cartes de pilotes : s'appliquent largement au montage de MOV, condensateur, résistance 0603/0805/0402, SOP4/SOP6, transformateur, terminal, etc.



Ligne CMS

Si vous êtes intéressé par l'ensemble de la ligne SMT, nous prenons également en charge l'ensemble de la ligne SMT, comme : Imprimante de pochoirs-Convoyeur-Machine de prélèvement et de placement-Machine à four de refusion

Ou : Ligne automatique : Chargeur-Convoyeur-Imprimante-Convoyeur-Machine de prélèvement et de placement-Convoyeur-Four de refusion-Convoyeur-Déchargeur

Quel est l'avantage de ces deux lignes ? Comment choisir? S'il vous plait, nous contacter pour plus de détails!





Comment garantir la qualité du produit ?

Dans la ligne SMT, notre machine a besoin d'un fonctionnement professionnel, c'est pourquoi nous enverrons un ingénieur en visite, le travailleur pourra également vérifier à l'œil nu le problème évident. En outre, de nombreuses usines utilisent généralement la machine de test AOI !

Détecteur optique : L'inspection optique automatique est un dispositif qui détecte les défauts courants rencontrés dans la production de soudage sur la base de principes optiques. L’AOI est un nouveau type de technologie de test qui n’est apparu que ces dernières années, mais qui s’est développé rapidement. À l'heure actuelle, de nombreux fabricants ont lancé des équipements de test AOI. Lors de la détection automatique, la machine scanne automatiquement le PCB via la caméra, collecte l'image, compare les joints de soudure testés avec les paramètres qualifiés dans la base de données, après le traitement de l'image, vérifie les défauts sur le PCB et affiche/marque les défauts via l'affichage ou le panneau automatique Sortez pour réparation par le personnel de maintenance.

Demande de prix

1. Quel type de matière première dois-je acheter ?

R : Pour la ligne SMT, il faut principalement préparer les composants SMD, les PCB et la pâte à souder.



2. Qu'en est-il du service après-vente ?

R : Nous soutenons un service gratuit d'installation et de formation de la machine, nous enverrons un ingénieur pour une visite après l'achat de notre machine. De plus, toutes les pièces qui doivent être réparées et remplacées seront gratuites pendant la garantie de la machine !
