Convoyeur CMS
Qu'est-ce que le convoyeur SMT
Un convoyeur SMT, ou Surface Mount Technology Conveyor, est un type de système de convoyeur utilisé dans la fabrication électronique pour transporter des cartes de circuits imprimés (PCB) entre différentes étapes du processus d'assemblage. Les convoyeurs SMT sont conçus pour manipuler des PCB délicats sur lesquels des composants sont déjà placés sans causer de dommages. Ces convoyeurs peuvent être configurés avec des réglages de vitesse réglables, des réglages de largeur et divers types de mécanismes de guidage pour garantir un mouvement fluide et efficace des PCB à travers la chaîne d'assemblage. Les convoyeurs SMT jouent un rôle essentiel dans l'automatisation du processus de production et l'optimisation du flux de travail dans les installations de fabrication électronique.
Avantages du convoyeur SMT
Rentabilité
Les convoyeurs SMT constituent une solution rentable pour déplacer des matériaux, car ils nécessitent un équipement relativement simple et un entretien minimal.
Rapidité et efficacité
Les bandes transporteuses SMT peuvent déplacer des matériaux rapidement et efficacement sur de longues distances, réduisant ainsi le besoin de travail manuel et augmentant la productivité.
Sécurité
Les bandes transporteuses SMT sont conçues avec des caractéristiques de sécurité telles que des protections et des boutons d'arrêt d'urgence, réduisant ainsi le risque d'accident sur le lieu de travail.
Versatilité
Le convoyeur SMT peut être personnalisé pour gérer une large gamme de matériaux et de produits, ce qui les rend adaptés à une utilisation dans une variété d'industries et d'applications.
Fonctionnement continu
Les bandes transporteuses SMT peuvent fonctionner en continu, réduisant ainsi les temps d'arrêt et maximisant le flux de matériaux.
Automation
Le convoyeur SMT peut être automatisé, réduisant ainsi le besoin de travail manuel et améliorant la cohérence et la précision des processus de manutention.
Utilisation de l'espace
Les bandes transporteuses SMT peuvent être conçues pour optimiser l'utilisation de l'espace dans une installation, réduisant ainsi le besoin d'équipements de stockage ou de manutention supplémentaires.
Pourquoi nous choisir
Marché des ventes
Nous détenons une part de marché importante aux États-Unis, en Corée, en Inde, en Allemagne et en Turquie, ainsi que dans plus de 20 autres pays. Nos ingénieurs locaux en Inde (Delhi, Mumbai et Daman), en Turquie, en Égypte et ailleurs offrent une grande commodité.
Brevet technologique
Nous nous concentrons sur le développement technologique et l’innovation professionnels et efficaces. Nous détenons 9 brevets d'invention, 112 brevets pratiques et 12 droits d'auteur sur les logiciels. De plus, ETON a inventé la machine de transfert automatique la plus rapide, capable d'atteindre une vitesse de 250 000 CPH.
Nos certificats
Nous disposons de plusieurs certificats importants, notamment le certificat CE, le certificat CCC et le certificat SIRA. Chacun de ces certificats démontre notre engagement envers la qualité et la sécurité.
Nos prestations
ETON propose des services complets : pré-vente, on-vente, après-vente et support technique. Notre équipe de service professionnel possède une riche expérience pour garantir que nous répondons aux questions de nos clients. Nous nous efforçons toujours de vous fournir le meilleur soutien !
Types de convoyeur SMT

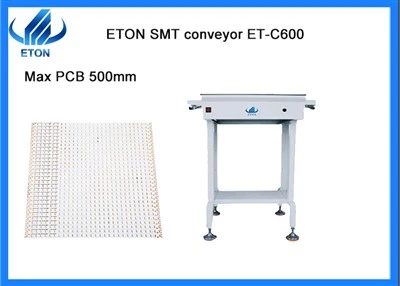

Convoyeur à bande PCB
Un convoyeur à bande est un choix populaire pour transférer des composants au sein d’une chaîne d’assemblage. Le système se compose d'une ou plusieurs courroies rotatives entraînées par des moteurs qui déplacent les pièces d'une station à l'autre. Les avantages incluent la précision, la fiabilité, la rentabilité, la flexibilité et l’adaptabilité pour une utilisation avec plusieurs types de machines de production.
Convoyeur d'inspection de PCB
Les convoyeurs d'inspection sont équipés de fonctionnalités telles que l'éclairage, le grossissement et les stations d'inspection pour permettre aux opérateurs d'examiner de près les PCB pendant le processus d'assemblage. Ces convoyeurs sont essentiels au contrôle qualité.
Convoyeurs à chaînes à lattes
Les convoyeurs à chaîne à lattes utilisent des lattes emboîtables pour transporter des PCB ou des composants. Ils sont idéaux pour les applications où la stabilité et la précision sont cruciales, par exemple lorsqu'il s'agit de PCB délicats ou de forme étrange.
Convoyeurs de liaison
Les convoyeurs à maillons sont constitués de maillons imbriqués qui fournissent une plate-forme stable et fiable pour le transport des PCB. Ils sont utilisés dans des environnements où la précision et la synchronisation sont essentielles.
Convoyeurs tampons
Les convoyeurs tampons sont utilisés pour stocker temporairement les PCB entre différentes étapes d’assemblage. Cela évite les goulots d’étranglement de la production et permet des opérations plus fluides.
Tourner les convoyeurs
Les convoyeurs tournants sont utilisés pour changer la direction du flux de PCB, permettant des transitions en douceur entre les différentes stations d'assemblage.
Application du convoyeur SMT
Lignes de fabrication et d'assemblage
Ils facilitent le mouvement fluide des composants et des produits finis au sein des installations de production, améliorant ainsi l’efficacité et réduisant la manipulation manuelle.
Agriculture et élevage
Les convoyeurs SMT sont utilisés en milieu agricole pour des tâches telles que le chargement/déchargement des récoltes, le tri et l'emballage.
Centres d'entreposage et de distribution
Ils jouent un rôle central dans le secteur de la logistique pour le tri, l'emballage, le déchargement, le déchargement et le transport de marchandises dans les entrepôts et les centres de distribution.
Aéroports et gestion des bagages
Les convoyeurs SMT jouent un rôle déterminant dans le déplacement rapide des bagages et du fret entre les terminaux, garantissant ainsi des départs et des arrivées en temps opportun.
Transformation et emballage des aliments
Ils sont utilisés pour le transport d’ingrédients, la transformation de divers produits alimentaires et les opérations de conditionnement dans l’industrie alimentaire.
Vente au détail et commerce électronique
Les convoyeurs SMT sont utilisés dans les commerces de détail pour des tâches telles que le déplacement de marchandises vers et depuis les zones de stockage et faciliter l'exécution des commandes.
Composants du convoyeur SMT
La bande est le composant principal que vous pouvez voir lorsque vous regardez un système de bande transporteuse. La fonction principale de la bande est de transporter les produits ou matériaux d'un endroit à un autre. La ceinture elle-même peut être constituée de différents matériaux selon la situation. Cela comprend le nylon, le polyester, le caoutchouc, l'acier inoxydable et les thermoplastiques.
Le rôle principal du support de ceinture est de garantir que la ceinture elle-même ne s'affaisse pas ou ne se désaligne pas. Cela garantit le maintien de la bande transporteuse dans le temps. Des charges plus lourdes peuvent également être transportées facilement sans endommager la courroie à long terme.
La poulie joue un rôle crucial dans le mouvement de la bande transporteuse. Les poulies d'entraînement sont reliées au moteur, qui transmet le mouvement à la bande transporteuse. Cela provoque le mouvement de la bande permettant le transport des matériaux. Cela signifie que la direction du système de convoyage peut également être contrôlée. Des poulies de renvoi ou de redirection guident la courroie dans la direction que vous préférez.
L'unité d'entraînement est composée d'un moteur électrique, d'une boîte de vitesses et d'autres composants d'entraînement. Reliée à la poulie, l'unité d'entraînement entraîne le mouvement du tapis transporteur. Cela permet de transporter des produits et des matériaux.
Les systèmes de convoyeurs à rouleaux ont une composition légèrement différente. Au lieu d'une courroie, un ensemble de rouleaux est utilisé pour transporter les produits. Ces rouleaux sont des tubes ou des roues cylindriques placés parallèlement les uns aux autres sur la longueur d'un convoyeur.
Transport de PCB vers des machines de prélèvement et de placement
La première étape de toute ligne SMT consiste à sélectionner et à monter des composants électroniques sur des PCB. Au cours de ce processus, des convoyeurs transportent les PCB nus vers les machines de prélèvement et de placement aussi rapidement que possible. Les machines scannent les PCB à la recherche de composants électroniques, lisent leur position sur le PCB et les montent sur la surface du PCB. Sans convoyeurs, le processus serait lent, manuel et sujet aux erreurs. Les convoyeurs aident à déplacer les PCB rapidement, avec précision et de manière cohérente à travers les machines de prélèvement et de placement.
Transport des PCB vers les machines à souder
Une fois que les composants électroniques des PCB sont montés sur leur surface, ils doivent être chauffés pour assurer une bonne fixation et garantir qu'ils sont fermement en place et qu'ils ne se détacheront pas pendant l'utilisation. Les machines à souder chauffent les PCB, faisant fondre la soudure pour former une connexion électrique entre les composants et la carte. Au fur et à mesure que les PCB sont chauffés, des convoyeurs les déplacent régulièrement d'une machine à l'autre, garantissant ainsi qu'ils sont chauffés uniformément.
Transport des PCB jusqu'à l'inspection
Avant que les PCB n’atteignent les étapes finales de production, ils doivent être inspectés minutieusement pour garantir l’absence de défauts ou de problèmes. Les convoyeurs transportent les PCB vers des machines d'inspection où ils sont examinés pour détecter toute erreur, telle que des composants égarés, de mauvaises connexions électroniques ou des ponts de soudure. Les convoyeurs garantissent que les PCB se déplacent rapidement et régulièrement dans les machines d'inspection, minimisant ainsi le temps consacré à l'inspection et éliminant rapidement les cartes défectueuses de la chaîne de production.
Transporter les PCB jusqu'aux tests
Après inspection, les PCB doivent subir des tests rigoureux pour garantir qu'ils sont pleinement fonctionnels et répondent aux normes requises. Les convoyeurs jouent un rôle essentiel en acheminant les PCB vers différentes stations de test, où ils sont soumis à des contrôles approfondis pour garantir leur bon fonctionnement. Grâce à l'utilisation de convoyeurs, les machines de test sont mieux utilisées et garantissent que chaque carte est testée efficacement dans un délai considérablement réduit.
Transport des PCB vers l'emballage
La dernière étape du SMT est l'emballage, où les PCB sont emballés selon vos besoins spécifiques. Les convoyeurs aident à transporter les PCB rapidement et en toute transparence jusqu'à la station de conditionnement où ils seront emballés de la manière la plus rapide et la plus précise possible afin de réduire les délais de livraison et d'améliorer la livraison au client final.
Comment entretenir le convoyeur SMT
Élaborer un plan de maintenance
L'élaboration d'un plan de maintenance est la première étape pour garantir que le système de convoyeur est correctement entretenu. Le plan doit préciser la fréquence des inspections et de la maintenance ainsi que les tâches à effectuer. Selon la charge de travail du convoyeur smt, la fréquence de maintenance peut être quotidienne, hebdomadaire ou mensuelle.
Nettoyage régulier
La bande transporteuse doit être maintenue propre pour éviter l'accumulation de matériaux et réduire la friction, ce qui peut endommager la bande transporteuse et provoquer une usure accrue. Un nettoyage régulier doit inclure l'élimination des débris, de la poussière et de la saleté de la bande transporteuse, des rouleaux et des autres composants. Nous recommandons un nettoyage à l'air/par essuyage lorsque les contaminants sont secs sur la bande transporteuse. Dans les environnements sanitaires, des directives complètes de lavage et d’assainissement sont recommandées.
Inspection de la courroie
Les courroies sans tension rendent le fonctionnement fluide des convoyeurs CMS dynamiques très simples et nécessitent peu d'entretien. La bande transporteuse doit être inspectée régulièrement pour détecter tout problème. Recherchez des signes d'usure, de dommages, d'allongement de la courroie et de mauvais alignement. Résolvez immédiatement tout problème pour éviter d’autres dommages.
Inspection des composants du convoyeur CMS
Les composants du convoyeur Smt doivent être inspectés régulièrement pour détecter l'usure et les dommages. Cela comprend les courroies, les rouleaux, les roulements, les moteurs, les boîtes de vitesses et autres composants. Tout composant endommagé doit être remplacé rapidement pour éviter d'autres dommages au système.
Chargement correct
Un chargement correct du système de convoyeur aidera à réduire la tension sur la bande transporteuse. Assurez-vous que la charge est répartie uniformément sur toute la largeur de la bande transporteuse et évitez de surcharger la bande transporteuse.
Connexions électriques
Les connexions électriques doivent être vérifiées régulièrement pour s’assurer qu’elles sont bien serrées. Des connexions desserrées peuvent provoquer des arcs électriques, susceptibles d'endommager les composants électriques du système de convoyeur.
Détails du processus de fabrication du convoyeur SMT
Préparation et révision du matériel
Le SMC et le PCB sont préparés et vérifiés pour déceler tout défaut. Les circuits imprimés sont généralement dotés de plots de cuivre plats, étain-plomb, argent ou or, sans trous, appelés plots.
Préparation du pochoir
Le pochoir est utilisé pour fournir une position fixe pour l'impression de pâte à souder et est fabriqué en fonction de la position conçue des pastilles sur le circuit imprimé.
Impression de pâte à souder
La pâte à souder est généralement un mélange de flux et d'étain, qui est utilisé pour connecter le SMC et les plots du PCB. Il est appliqué sur le circuit imprimé avec un pochoir et est gratté avec un grattoir selon un angle allant de 45 degrés -60 degrés.
Placement SMT
Le circuit imprimé imprimé entre ensuite dans la machine de placement, qui est transportée par un tapis roulant et les composants électroniques y sont placés.
Soudure par refusion
Une fois que le circuit imprimé est recouvert de smc, il doit être placé dans le brasage par refusion du four à souder. La zone de préchauffage est la première zone du four où la température du circuit imprimé et de tous les composants augmente. Dans cette section, la température augmente à un taux de 1,0 degré C-2.0 degré C par seconde jusqu'à ce qu'elle atteigne 140 degré C{{5} } degré c. La planche restera dans cette zone pendant 60 à 90 secondes entre 140 degrés C et 160 degrés C. La carte entre ensuite dans la zone de refusion où la température augmente de 1,0 degré C-2,0 degré C par seconde jusqu'à un maximum de 210 degrés C-230 degré C, faisant fondre l'étain dans la pâte à souder et fixant le composant mène aux plots du circuit imprimé. La tension superficielle de la soudure fondue aide à maintenir les composants en place. La section est conçue pour garantir que la soudure ne gèle pas lorsqu'elle quitte la zone de chauffage, évitant ainsi les défauts de connexion.
Nettoyage et inspection
Après le soudage, la carte est nettoyée et inspectée pour détecter tout défaut. Les défauts sont retravaillés ou réparés, puis les articles sont stockés. Les loupes, l'aoi (inspection optique automatisée), les testeurs de sondes volantes et les appareils à rayons X sont tous des outils SMT courants.
Facteurs à prendre en compte lors du choix d'une bande transporteuse SMT
Dimensions
De nombreux éléments entrent en jeu dans la sélection d'une bande transporteuse CMS appropriée pour votre système, mais certaines des considérations les plus importantes sont la longueur et la largeur de la bande. Prendre soin des dimensions précises de votre ceinture est impératif pour la meilleure sélection de ceinture. Le processus de collecte des dimensions permet à votre représentant de courroies d'exclure certaines constructions de courroies.
Exigences de déclin ou d'inclinaison
Vous devez prendre en compte le mouvement du convoyeur SMT lorsque vous choisissez le meilleur pour vos applications. Si la bande se déplace vers le haut ou vers le bas, il est possible que le produit posé dessus glisse ou se déplace. Pour éviter cela, la ceinture doit avoir un bouchon qui maintiendra votre produit en place.
Conditions environnementales
Les conditions environnementales doivent être prises en compte avant d'acheter une ceinture. Il est important de comprendre le type d'environnement dans lequel votre convoyeur SMT sera placé. Certaines courroies fabriquées à partir de certains matériaux peuvent ne pas résister à des températures extrêmement chaudes ou froides. Aussi, le matériel transporté est important. Par exemple, si des bidons d'huile sont transportés et que, par hasard, l'huile se déverse sur le conteneur, cela peut gêner le travail.
Spécifications du produit
La liste des types de produits transportés sur la bande transporteuse SMT est une étape critique dans la sélection de la meilleure option de bande pour votre application. Les détails importants incluent le poids, la taille et le type des produits transportés.
Poids
Le poids du produit est l'une des considérations importantes lors de la sélection d'une courroie appropriée, car des matériaux lourds peuvent plier ou envelopper la courroie. Pour que le système continue de fonctionner correctement, vous devrez déterminer le poids de votre produit.
Taille
La taille du produit doit être la prochaine considération lorsque vous achetez une ceinture. Votre produit doit s'adapter confortablement à la surface de la ceinture. Dans le cas contraire, il risque de s'emmêler dans la machine de transport.
Taper
Le type de bande transporteuse SMT que vous choisissez doit correspondre au produit que vous devez transporter. Par exemple, si vous envisagez de transporter des produits métalliques, vous avez besoin de quelque chose qui résiste aux arêtes vives et à la limaille.
Comment fonctionne le convoyeur SMT
Moteur et source d'alimentation
Le système de convoyeur SMT est généralement alimenté par un moteur électrique connecté à une source d'alimentation. Le moteur fournit la puissance de rotation nécessaire pour entraîner la bande transporteuse SMT.
Structure de la ceinture
La bande transporteuse SMT est constituée d'une boucle continue de matériau, tel que du caoutchouc ou du tissu renforcé par des câbles en acier. Elle est soutenue par une série de rouleaux ou poulies, qui aident à maintenir l’alignement de la courroie et facilitent son mouvement.
Point de chargement
Les objets ou matériaux à transporter sont placés sur le tapis roulant SMT au point de chargement. Cela peut être fait manuellement ou via un processus automatisé, selon l'application.
Mouvement de la ceinture
Lorsque le moteur est activé, il entraîne les rouleaux ou les poulies, provoquant le déplacement de la bande transporteuse SMT. La courroie se déplace en boucle continue, la surface supérieure transportant les objets ou les matériaux le long du chemin souhaité.
Transporter des objets
Au fur et à mesure que la bande se déplace, les objets sur la bande transporteuse SMT sont transportés vers l'avant. La conception de la bande transporteuse SMT peut inclure des caractéristiques telles que des taquets, des crêtes ou des parois latérales pour empêcher les articles de glisser ou de tomber de la bande pendant le transport.
Point de déchargement
Le tapis transporteur SMT continue de se déplacer jusqu'à ce qu'il atteigne le point de déchargement. À ce stade, les objets ou matériaux sont déchargés de la bande transporteuse SMT, soit manuellement, soit via un processus automatisé, en fonction de la configuration spécifique.
Boucle de retour
Une fois les objets déchargés, le tapis transporteur SMT vide forme généralement une boucle de retour pour préparer le cycle suivant. Dans certains systèmes, la courroie peut passer par des rouleaux ou des poulies supplémentaires pour maintenir la tension et faciliter son trajet de retour.
Quelles sont les tendances et les orientations de développement du convoyeur SMT sur le marché
Systèmes de convoyeurs intelligents SMT
L’une des avancées les plus significatives de la technologie des bandes transporteuses SMT est l’intégration de systèmes intelligents. Les bandes transporteuses intelligentes SMT sont équipées de capteurs, de caméras et d'autres appareils IoT (Internet des objets), leur permettant de collecter des données en temps réel sur le mouvement, la vitesse et l'état des produits. Ces données sont ensuite analysées à l'aide d'algorithmes avancés pour optimiser le processus de production global. Les systèmes de convoyeurs SMT intelligents permettent une maintenance prédictive, réduisant les temps d'arrêt et augmentant la durée de vie de l'équipement.
Intégration de l'industrie 4.0
Alors que les industries s'engagent dans la quatrième révolution industrielle, les guides de sélection de bandes transporteuses SMT deviennent des composants à part entière de la chaîne d'approvisionnement 4.0. Ces systèmes de convoyeurs SMT intelligents peuvent être intégrés de manière transparente dans des réseaux plus vastes, permettant la communication entre les différents éléments de fabrication.
Matériaux légers et très résistants
Les progrès récents dans la science des matériaux ont conduit au développement de matériaux légers mais très résistants pour les bandes transporteuses SMT. La fibre de carbone, les fibres d'aramide et d'autres matériaux composites remplacent les matériaux traditionnels comme le caoutchouc et l'acier, ce qui donne lieu à des guides de sélection de bandes transporteuses SMT qui sont non seulement plus solides, mais également plus économes en énergie. Ces matériaux légers contribuent à réduire la consommation d'énergie, rendant les systèmes de convoyeurs SMT plus respectueux de l'environnement.
Conceptions économes en énergie
La volonté de durabilité dans le secteur manufacturier a conduit au développement de conceptions de bandes transporteuses SMT économes en énergie. Des entraînements à fréquence variable (VFD), des systèmes de freinage régénératifs et des technologies de moteur avancées sont intégrés pour optimiser la consommation d'énergie.
Fonctions de sécurité améliorées
La sécurité est une préoccupation primordiale dans les milieux industriels, et la technologie des bandes transporteuses SMT n'est pas en reste dans cet aspect. Des fonctionnalités de sécurité avancées, telles que des systèmes d'arrêt d'urgence, des mécanismes anti-blocage et des capteurs intelligents, sont désormais la norme dans les conceptions de convoyeurs CMS modernes. Ces caractéristiques améliorent la sécurité des travailleurs et préviennent les accidents, renforçant ainsi le rôle des bandes transporteuses SMT en tant que composants fiables et sécurisés dans les environnements industriels.
Équipement d'automatisation Cie., Ltd de Shenzhen ETON. est un fournisseur leader de solutions de fabrication et de processus axé sur la R&D, la production, la vente et le service de machines de prélèvement et de placement à grande vitesse SMT et d'équipements d'automatisation périphériques SMT. ETON possède une division de machines de sélection et de placement à grande vitesse SMT, une division d'imprimantes de pochoirs de pâte à souder de précision, une division d'équipement de distribution de précision à grande vitesse et une division d'équipement d'automatisation périphérique SMT. ETON obtient un certain nombre de technologies de propriété intellectuelle, dont 9 brevets d'invention, 112 brevets pratiques, 12 droits d'auteur sur des logiciels.
Notre certificat
Certificat CE, certificat CCC, certificat SIRA
Vidéo
FAQ
Nous sommes reconnus comme l’un des principaux fabricants et fournisseurs de convoyeurs CMS en Chine. Si vous envisagez d'acheter un convoyeur SMT de haute qualité à un prix compétitif, n'hésitez pas à demander un devis à notre usine.
