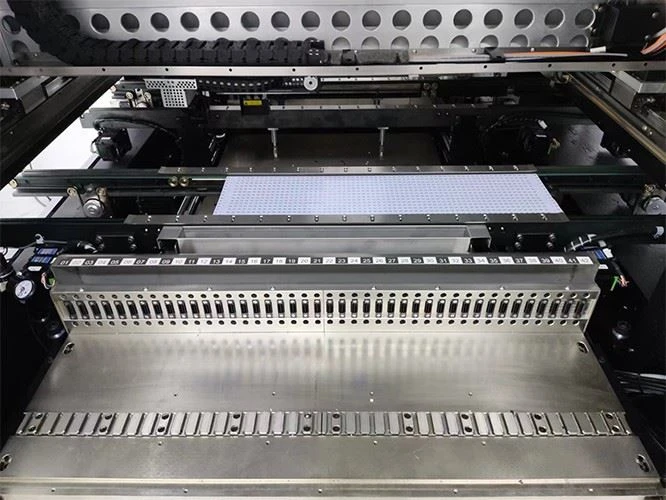

MACHINE DE FABRICATION DE CIRCUITS IMPRIMÉS
1. Améliorez considérablement la "tête de montage intégrée universelle à grande vitesse", qui a une productivité et une polyvalence élevées2. Il n'est pas nécessaire de remplacer la tête de montage et elle prend en charge les matériaux d'emballage de 0201-10 mm et les matériaux IC3.40 buses d'aspiration, chacune contrôlée par un servomoteur indépendant4. Double tête, double piste, la taille maximale du PCB est de 500*450mm5. L'entreprise peut atteindre 120000cph dans des conditions optimales
Caractéristiques
MACHINE DE FABRICATION DE CIRCUITS IMPRIMÉS
PARAMÈTRE
线路板/PCB | |
PCB板尺寸/taille du PCB (L* W) | 最大尺寸Taille max : 单板500mm*450mm(single PCB) 双板500mm*300mm(double PCB) 最小尺寸Taille min : 50mm*50mm |
PCB板厚度/épaisseur PCB | 0.5-4.5 mm |
Serrage PCB板固定方法/PCB | 气缶I夹板,轨道宽度可调/Cylindre de serrage, voie réglable en largeur |
定轨方式/Rail | 双轨双臂(1 轨4轨为固定轨道)/2 rails, 2 portiques (les rails 1,4 sont des rails fixes) |
系统/Système | Windows 7 |
软件/Logiciel | 自主研发/ R&D indépendamment |
生产管理MES系统/Système MES de gestion de la production | 提供要求定制(选配项)/ Personnalisé (Option) |
离线编程/Programmation hors ligne | 有/Disponible |
相机数M/No. de caméra | 4套/4 ensembles (appareil photo numérique 数字相机) |
固定飞拍识别元器件/Reconnaissance de la caméra de vision inférieure | |
视觉对位 plus MARK校正/Alignement de la vision plus Correction de la marque | |
重复精度/Précision de répétition | plus 0.02 mm |
贴片高度/Hauteur de montage | W6mm |
贴片速度/Vitesse de montage | 120000CPH (本公司最优条件下)(Vitesse optimale) |
贴装零件范围/Gamme de composants | 0201 ~ 10mm 封装料及 IC 料/Min 0201 packagesand IC etc. |
使用电源及功率/Puissance | 380AC 50HZ 6KW |
使用环境/Environnement d'exploitation | 23 degrés ± 3 degrés |
传输方向/Direction de transmission | 标准(单向)/Standard : Unidirectionnel |
传送方式/Mode de transmission | 在线/Drive en ligne |
定位方式/Mode position | 光学/Optique |
耗气量/Consommation d'air | 0.4-0.6mpa (4-6kgf/cm2) 1 50N/minute |
电气控制/Commande électrique | ETON 自主研^/Recherche et développement indépendants par ETON |
运动控制卡模块 1 套/module de carte de contrôle de mouvement 1 jeu | ETON 自主研发/Recherche et développement indépendants par ETON |
Voie d'entraînement de l'axe XYZ轴驱动方式/X,Y,Z | 高端磁悬浮电机 plus 伺服电机/Moteur linéaire magnétique haut de gamme plus servomoteur |
可放置送料器数S/No. de la station d'alimentation | 双边送料器台车站位32PCS,可装物料64盘(单边送料器台车站位16PCS, 可装物料32盘) Fente pour chariot d'amarrage double face 32PCS, paquets de bobine de bande: 64PCS (fente pour chariot d'amarrage simple face 16PCS, paquets de bobine de bande: 32PCS) |
吸嘴安装数＞/No. de têtes | 双边40PCS(单边20PCS)/Double face : 40pcs (simple face : 20pcs) |
送料方式/Voie d'alimentation | 双头智能送料器/Chargeur intelligent à double tête |
Présentation de la machine
1..40 buses d'aspiration, chacune contrôlée par un servomoteur indépendant
2. Double tête, double voie, la taille maximale du circuit imprimé est de 500*450 mm
3. L'entreprise peut atteindre 120 000 cph dans des conditions optimales
Notre service
Avant d'acheter notre machine, nous vous donnerons le plan de toute la chaîne de production SMT. Tant qu'il s'agit de connaissances liées à SMT, nous ferons de notre mieux pour vous répondre. En outre, nous fournissons également un service d'installation porte-à-porte gratuit, le remplacement gratuit de toutes les pièces endommagées pendant la période de garantie, un enseignement vidéo en ligne gratuit pendant 7 jours et 24 heures, et mise à jour gratuite du logiciel à vie
Exposition
Nous assistons à de nombreuses expositions chaque année.
Non seulement en Chine, Inde Delhi, Indian Mumbai, Pakistan Karachi, Turquie Istanbul, Egypte Le Caire, Russie Moscou, Vietnam Hanoi etc.
Nous sommes présents à 85% sur les marchés chinois de l'éclairage LED, mais nous envoyons également des machines en Inde, en Corée, au Royaume-Uni, en Russie, en Égypte, en Turquie, au Vietnam, au Japon, en Australie, en Pologne, etc. dans plus de 20 pays.
FAQ
Q : Comment se passe la formation ?
A: après avoir acheté nos produits, vous pouvez envoyer vos ingénieurs étudier dans notre usine, ou nous pouvons envoyer nos ingénieurs dans votre usine pour former votre personnel pour vous.
Q : Avez-vous un certificat de certification de produit ?
R : Nos produits sont certifiés CCC, CE, SRIA.
Q : Qu'en est-il du service après-vente ? Qu'en est-il de la garantie ?
A : Nous avons une équipe d'ingénieurs professionnels pour résoudre vos problèmes. Toutes les pièces nécessitant une réparation et un remplacement sont gratuites pendant la période de garantie. Nous pouvons également vous fournir une formation et une installation sur site, et prendre en charge le contrôle à distance de la machine, la machine utilise une interface en chinois et en anglais, très facile à utiliser.
étiquette à chaud: machine de fabrication de circuits imprimés, Chine, fournisseurs, fabricants, usine, prix, pas cher, devis, Machine de montage SMT pour l'éclairage de la bande extérieure, 100 m roule, 68 buses SMT Mounter pour aucune bande de fil, Dispensateur de colle à moteur linéaire haute performance, PLC Control Stacking chargeur avec CCC Sira, Machine de placement SMT pour l'éclairage de la bande LED
Vous pourriez aussi aimer
PlusDistributeur automatique de colle HT-D12-1200
PlusÀ grande vitesse avec la machine de placement de 34 PCS
Plus180000CPH Assemblage de tube LED Monteur SMT
Plus90000cph LED Lumières SMT Machine de montage
PlusMachine de montage à 12 têtes

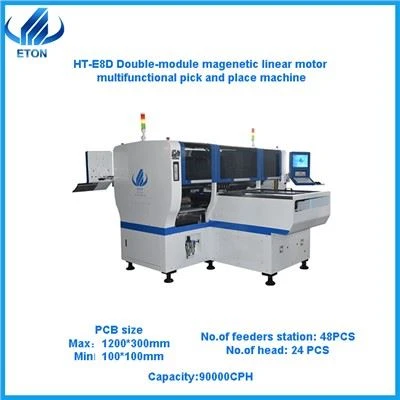

PlusMachine de sélection et de placement SMT à affichage...
