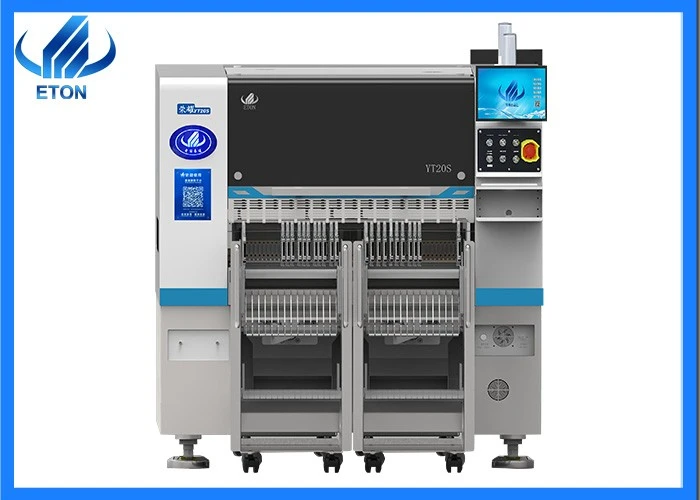

Logiciel de mise à niveau gratuit pour machine Pick and Place SMT à 20 têtes

Logiciel de mise à niveau gratuit pour machine Pick and Place SMT à 20 têtes

Logiciel de mise à niveau gratuit 20 têtes machine de prélèvement et de placement SMT Description Tête de placement intégrée Légère, la tête est formée d'un seul tenant, les 10 ensembles d'axes Z sont contrôlés indépendamment par un moteur linéaire magnétique modulaire, ce qui améliore considérablement la vitesse, la précision et la stabilité Coin de précision...

Envoyez demande

Caractéristiques

Logiciel de mise à niveau gratuit pour machine pick and place SMT à 20 têtes

Description

Tête de placement intégrée

Léger, la tête est formée d'un seul tenant, les 10 ensembles d'axes Z sont contrôlés indépendamment par un moteur linéaire magnétique modulaire, ce qui améliore considérablement la vitesse, la précision et la stabilité

Système d'angle de précision

Le système d'angle modulaire contrôle indépendamment l'angle de chaque composant pour assurer un placement de haute précision. 10 buses d'aspiration par tête, avec un entraxe de 16 mm.

Dispositif de détection de vide

Chaque tête de placement avec fonction de détection indépendante, ce qui améliore la stabilité de l'équipement et la fiabilité du produit.

Capacité ultra-haute vitesse

En adoptant des moteurs linéaires magnétiques haut de gamme et une tête modulaire multifonction, la capacité de placement a augmenté de 25 % par rapport aux machines traditionnelles, avec une vitesse optimale atteignant 98 000 CPH

Paramètre principal de la machine

Modèle	YT20S
Longueur du PCB Largeur	Max : 500 x 300 mm (option 1 200 x 450) Min : 50 x 50 mm
Épaisseur du PCB	0.5-5mm
Serrage de PCB	Serrage par vérin, largeur de voie réglable
Mode de montage	Prélèvement groupé et placement séparé\Prélèvement séparé et placement séparé
Logiciel	R&D en toute indépendance
Vitesse de montage	98000 CPH (dans les meilleures conditions)
Composants	Matériau d'emballage et matériau IC 0201~12MM (caméra fixe en option pour 0201~35*35MM), d'autres tailles de composants peuvent être personnalisées
Espace composants	0.2mm
Nombre de stations d'alimentation	104 pièces
Nombre de buses	20 pièces
Pouvoir	220CA 50HZ
Consommation d'énergie	1,5 kW
Environnement d'exploitation	23 degrés ± 3 degrés
Vitesse de transmission	>1000 mm/s
Sens de transmission	Simple (gauche → droite ou droite → gauche)
Mode de transmission	Conduite en ligne
Mode de positionnement	Optique
Consommation de gaz	0.4-0.6mpa (4-6kgf/cm2)600N/min
Contrôle électrique	Recherche et développement indépendants par ETON
Module de carte de contrôle de mouvement 1 jeu	Recherche et développement indépendants par ETON
Voie d'entraînement des axes X, Y, Z	Moteur linéaire magnétique haut de gamme
Mode d'alimentation	Mangeoire intelligente avec double moteur
Interface du système MES de gestion de production	Personnalisé

product-787-443

Nos Expositions

En tant qu'entreprise expérimentée dans le commerce de machines de prélèvement et de placement SMT avec plus de 30 pays et régions à l'étranger, Eton a participé à de nombreuses expositions de pays étrangers, telles que l'exposition de Mumbai en Inde, l'exposition de Delhi en Inde, l'exposition d'Égypte, l'exposition de Turquie, l'exposition du Pakistan, etc. Et nous avons également participé à notre exposition nationale, comme l'exposition de Guangzhou Guangya, l'exposition de Shanghai Munich, l'exposition d'éclairage LED de Chongqing, etc.

product-486-590

Paquets

Quant à l'emballage de la machine, nous la mettons dans un emballage sous film et du coton mousse, pour éviter la poussière et l'eau de protéger la machine et de garder la machine au sec pendant le transport, et l'équipons de caisses en bois pour le transport vers le port spécifié.
