Comment implémenter la communication SPI dans Python?

L'interface périphérique série (SPI) est un protocole de communication série synchrone largement utilisé qui permet l'échange de données entre les microcontrôleurs, les capteurs et d'autres circuits intégrés. En tant que fournisseur SPI, j'ai été témoin de première main la demande croissante d'une implémentation SPI efficace et fiable, en particulier dans Python, un langage de programmation polyvalent et convivial. Dans cet article de blog, je vous guiderai tout au long du processus de mise en œuvre de la communication SPI dans Python, partageant des idées pratiques et des meilleures pratiques en cours de route.

Comprendre les bases SPI

Avant de plonger dans la mise en œuvre de Python, il est essentiel de saisir les principes fondamentaux de SPI. SPI est un protocole de communication maître-esclave, ce qui signifie qu'il existe un dispositif maître (généralement un microcontrôleur ou un ordinateur à carte unique) qui contrôle la communication et un ou plusieurs dispositifs d'esclaves. Le bus SPI se compose de quatre signaux principaux:

• SCLK (horloge série):Ce signal est généré par le dispositif maître et synchronise le transfert de données entre le maître et l'esclave.
• Mosi (Master Out Slave in):Le maître envoie des données à l'esclave via cette ligne.
• Miso (maître à l'esclave):L'esclave renvoie les données au maître à l'aide de cette ligne.
• SS (Select d'esclaves):Le maître utilise ce signal pour sélectionner le dispositif esclave avec lequel il souhaite communiquer.

Prérequis pour la mise en œuvre de Python SPI

Pour implémenter la communication SPI dans Python, vous aurez besoin de ce qui suit:

1. Matériel:Un appareil qui prend en charge SPI, comme un Raspberry Pi, Arduino ou d'autres cartes de microcontrôleur.
2. Bibliothèques Python:LespidevLa bibliothèque est la bibliothèque la plus couramment utilisée pour la communication SPI dans Python sur les systèmes basés sur Linux. Vous pouvez l'installer en utilisantpip install spidevS'il n'est pas déjà installé.

Configuration du matériel

Tout d'abord, assurez-vous que votre matériel est correctement configuré pour la communication SPI. Si vous utilisez un Raspberry Pi, vous devez activer l'interface SPI dans les paramètres de configuration Raspberry Pi. Accédez à l'outil de configuration Raspberry Pi (généralement accessible via le menu), accédez à l'onglet "Interfaces" et activez SPI.

Une fois activé, connectez vos périphériques SPI aux broches appropriées de votre carte. Les broches SPI sur un Raspberry Pi sont les suivantes:

• SCLK:GPIO 11
• Mosi:GPIO 10
• Miso:GPIO 9
• CE0 / CE1:GPIO 8/7 (Chip Activer, utilisé pour sélectionner les esclaves)

Code python pour la communication SPI de base

Voici un exemple de code Python simple qui démontre la communication SPI de base à l'aide duspidevbibliothèque:

Importer spidev # Créer un nouvel objet SPI SPI = spidev.spidev () # Open SPI Bus 0, périphérique 0 (CE0) SPI.Open (0, 0) # SET MODE SPI ET SPIEE MAXIMUM SPI.MODE = 0B00 SPI.MAX_SPEED_HZ = 1000000 # Données pour envoyer des données_to_send = [0x01, 0x02, 0x03] SPI.xfer2 (data_to_send) print (f "Données envoyées: {data_to_send}") print (f "Données reçues: {reçue_data}") # Closez la connexion SPI Spi.Close ()

Dans ce code:

1. Nous importons d'abord lespidevbibliothèque.
2. Créer un nouveauSpidevObjectif et ouvrez le bus SPI 0, périphérique 0 (qui correspond à CE0).
3. Définissez le mode SPI (dans ce cas, mode 0) et la vitesse maximale sur 1 MHz.
4. Définissez les données que nous voulons envoyer.
5. Utiliser lexfer2Méthode pour envoyer et recevoir des données simultanément.
6. Imprimez les données envoyées et reçues.
7. Enfin, fermez la connexion SPI.

Gérer plusieurs esclaves

Si vous avez plusieurs appareils d'esclaves SPI, vous devez gérer leSS(Sélection d'esclaves) Signaux correctement. LespidevLa bibliothèque simplifie ce processus en vous permettant de spécifier différents numéros d'appareil (CE0, CE1, etc.) lors de l'ouverture de la connexion SPI.

Voici un exemple de communication avec deux esclaves différents:

Importer spidev # Créez deux objets SPI pour deux esclaves SPI_SLAVE1 = SPIDEV.SPIDEV () SPI_SLAVE2 = SPIDEV.SPIDEV () # Open SPI Bus 0, Disposip 0 (CE0) pour l'esclave 1 SPI_SLAVE1.Open (0, 0) SPI_SLAVE1.Mode = 0B00 SPI_ SPI Bus 0, appareil 1 (CE1) pour l'esclave 2 SPI_SLAVE2.Open (0, 1) SPI_SLAVE2.MODE = 0B00 SPI_SLAVE2.MAX_SPEED_HZ = 1000000 # Données à envoyer à l'esclave 1 Data_To_slave1 = [0x0a, 0x0b, 0x0c] reçue_from_slave11 = SPI_LAVE1.XFER2 (DATA_TO_SLAVE1) PRINT (F "Reçu de l'esclave 1: {reçue_from_slave1}") # Données à envoyer à l'esclave 2 data_to_slave2 = [0x1a, 0x1b, 0x1c] reçue_from_slave2 = Spi_slave2.xfer2 (DATA_TO_SLAVE2) 2: {reçue_from_slave2} ") # Fermez les connexions SPI SPI_SLAVE1.CLOSE () SPI_SLAVE2.CLOSE ()

Gestion des erreurs et dépannage

Lors de la mise en œuvre de la communication SPI dans Python, vous pouvez rencontrer divers problèmes. Voici quelques problèmes communs et leurs solutions:

Problèmes d'autorisation

Si vous obtenez une erreur "autorisation de l'autorisation" lorsque vous essayez d'accéder au périphérique SPI, vous devrez peut-être ajouter votre utilisateur à laspicegroupe. Vous pouvez le faire en exécutant la commande suivante:

sudo usermod -a -g spi your_usename

Ensuite, déconnectez-vous et reconnectez-vous pour que les modifications prennent effet.

Erreurs de communication

Si les données reçues sont incorrectes ou incohérentes, vérifiez ce qui suit:

• Mode SPI:Assurez-vous que le mode SPI (polarité et phase) du maître et de l'esclaves correspondent.
• Vitesse de l'horloge:La vitesse d'horloge doit se situer dans la plage acceptable du maître et des appareils esclaves.
• Connexions matérielles:Assurez-vous que toutes les broches SPI sont correctement connectées et qu'il n'y a pas de connexions lâches.

Applications de SPI dans les lignes SMT

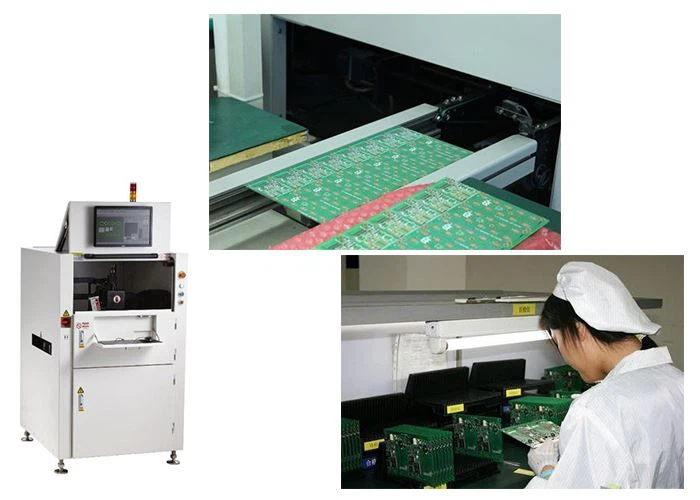

SPI joue un rôle crucial dans les lignes de technologie de montage de surface (SMT). L'une des applications clés est dansDétecteur de pâte de soudure SPI dans la ligne SMT. Ces détecteurs utilisent SPI pour communiquer avec divers capteurs et unités de contrôle. En mesurant avec précision le volume, la hauteur et la zone des dépôts de pâte de soudure, ils garantissent la qualité du processus de soudage, réduisant le risque de défauts et améliorant l'efficacité globale de la ligne SMT.

Conclusion

La mise en œuvre de la communication SPI dans Python est un processus simple, en particulier à l'aide de bibliothèques commespidev. Que vous travailliez sur un projet de capteur simple ou une application industrielle complexe, Python fournit un moyen flexible et efficace d'interagir avec les appareils SPI.

En tant que fournisseur SPI, nous proposons une large gamme de produits SPI de haute qualité qui sont fiables et faciles à intégrer. Si vous êtes intéressé par nos solutions SPI ou si vous avez des questions sur la mise en œuvre de SPI dans vos projets, nous vous encourageons à nous contacter pour l'approvisionnement et d'autres discussions techniques. Notre équipe d'experts est prête à vous aider à trouver les meilleurs produits et solutions SPI pour vos besoins spécifiques.

Références

• "Spécification d'interface périphérique série (SPI)" - Feuilles techniques de divers fabricants.
• "Python Spidev Library Documentation" - Documentation en ligne disponible pour lespidevbibliothèque.
