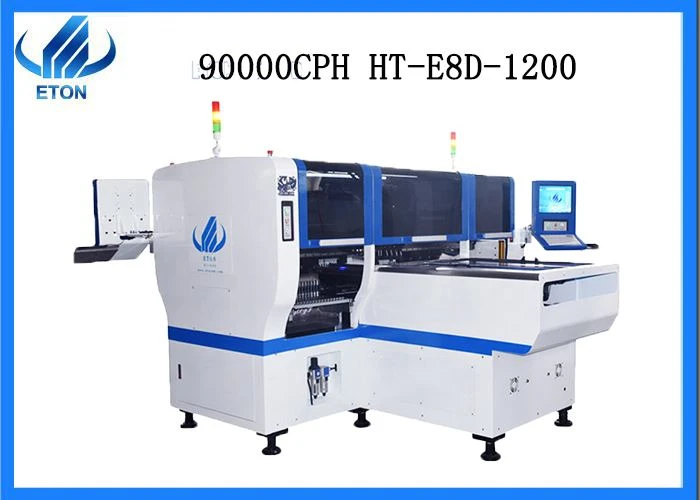

Machine d'assemblage de réverbère de Mounter de 90000 CPH LED SMT

Machine d'assemblage de lampadaires LED SMT







Description du produit



HT-E8D-1200 est un monteur CMS LED haute vitesse multifonctionnel magnétique bimode.

Le groupe bimode de ce modèle est contrôlé par deux systèmes, ce qui signifie que deux cartes PCB peuvent être produites en même temps.

Un moteur linéaire à lévitation magnétique est adopté. Comparé au servomoteur utilisé dans la plupart des produits sur le marché, celui-ci a une durée de vie plus longue, une plus grande précision et un meilleur effet de montage.

Le support LED SMT multifonction signifie que cette machine est une machine universelle, qui peut être appliquée à une variété de lampes LED différentes, telles que l'ampoule LED, l'ampoule DOB, le lampadaire, le plafonnier, le plafonnier, le panneau lumineux, le tube de lampe, la lampe. bande, bande de lampe, etc., il peut également produire une lentille LED, un écran d'affichage LED et un pilote.







Les détails



À propos de la dimension du contour de notre machine



longueur	3150mm
Largeur	2250 mm
Hauteur	1650mm
Poids total	2500 kg





Notre machine de HT-E8D estModule double



Taille	Taille maximale : 1200 mm*300 mm Taille minimale: 100*100mm
Épaisseur	0.5--5mm
Montage Serrage	Pneumatique à pression réglable
Mode de montage	Cueillette en groupe et placement séparé, Cueillette séparée et placement séparé
Hauteur de montage	<15mm（Automatic Changing）
Vitesse de montage	90 000 CPH





À propos du système



O.S.
Système	Windows 7
Afficher	Moniteur à écran tactile
Dispositif d'entrée	Clavier souris
Système d'alimentation
Nombre de stations d'alimentation	48 pièces
N° de tête	24 pièces



À propos de la transmission



Transmission du convoyeur	Longueur maximale: 1200 mm
Vitesse de transmission	>1000 mm/sec
Sens de transmission	Dans les deux sens (option)
Mode de transmission	Conduite automatique en ligne





Appareil de montage



Composants de montage de machine de placement en surface SMT : puces LED, condensateurs, résistances, circuits intégrés, composants façonnés, etc.

Appareil : pilote d'alimentation, tableau électrique, objectif, DOB, ampoule linéaire, appareil électroménager, etc.



Description de fonctionnalité



• Système de vision

Le système de reconnaissance visuelle de la machine pick and place est équipé de quatre ensembles de caméras importées, l'une pour la correction des marques et l'autre pour l'alignement de la reconnaissance visuelle du vol. Les quatre caméras coopèrent les unes avec les autres, ce qui permet non seulement d'effectuer le programme de montage des PCB sur cette base, mais également d'identifier et de réapprovisionner automatiquement les matériaux.



• Pouvoir productif

Tout en produisant une variété de PCBA, il peut également monter des lentilles, des circuits intégrés et divers composants de forme spéciale. La plage minimale de composants de montage est de 0402, la plage maximale de composants de montage est de 15 mm et la largeur maximale des composants est de 17 mm. la capacité peut atteindre 45 000 CPH (les conditions optimales).

Entretien facile

Avant l'installation du rail de guidage linéaire, le curseur doit être huilé. La méthode de huilage du curseur de rail de guidage linéaire de marque que nous utilisons est très simple : une fois le rail de guidage linéaire installé, utilisez le pistolet à huile pour injecter à travers la buse du curseur de rail de guidage linéaire au moins trois fois. Après la première injection, déplacez le curseur du rail de guidage linéaire sur une courte distance, puis injectez de l'huile une deuxième fois, et ainsi de suite.







EXPOSITION



Exposition à l'étranger : exposition en Inde à Mumbai, exposition en Inde à Delhi, exposition en Égypte, exposition en Turquie, exposition au Pakistan, etc.

Exposition nationale : exposition de Guangzhou Guangya, exposition de Shanghai Munich, exposition de lumière LED de Chongqing, etc.
