Machine de sélection et de placement de traitement de carte PCB de montage de lentille

Machine de sélection et de placement de traitement de PCB de montage d'objectif

Panneau de rétroéclairage du téléviseur

L'écran LCD lui-même n'émet pas de lumière et a besoin d'un rétroéclairage. Rétroéclairage LED Le téléviseur LCD utilise la LED comme rétroéclairage, ce qui présente cinq avantages par rapport au rétroéclairage à tube fluorescent à cathode froide

1. Gamme de couleurs ultra large, peut atteindre une gamme de couleurs ntse de 105%, de sorte que la couleur est plus lumineuse

2. Aspect ultra mince, jusqu'à 1,99 cm, plus à la mode

3. Économie d'énergie et protection de l'environnement, la consommation d'énergie est inférieure de 52% à celle du rétroéclairage à cathode froide, et il n'y a pas de pollution par la pompe du tube à cathode froide

4. La durée de vie est longue, atteignant près de 100 000 heures, et elle peut être utilisée pendant 27 ans si elle est ouverte 10 heures par jour

5. Il peut atteindre un contraste ultra-élevé de 100 000: 1 et une définition plus élevée

Paramètre

Exigences de production de la lentille LED

1. Exigences pour le montage de la colle

Il existe deux types de colle de montage de lentilles LED courantes : l'une est la colle UV et l'autre est la colle thermodurcissable, également connue sous le nom d'adhésif à base de résine thermodurcissable. La colle thermodurcissable est généralement utilisée pour ceux qui ont des exigences de qualité élevées

L'adhésif UV, également connu sous le nom d'adhésif photosensible et d'adhésif durcissable aux UV, est un type d'adhésif qui ne peut être durci que par irradiation UV. Il peut être utilisé comme adhésif, mais aussi comme colle pour les peintures, les revêtements, les encres, etc. Les UV sont des rayons ultraviolets. L'adhésif UV doit généralement être équipé d'une lampe ultraviolette. Il peut être initialement durci en 1-5 secondes sous l'irradiation d'une lampe UV et peut être collé en 20-30 secondes. La colle UV peut atteindre une intensité élevée après avoir été irradiée par une lampe UV, ce qui peut répondre aux besoins du rythme automatique de la chaîne de production

Flux de processus SMT de la lentille LED

Pour les produits qui doivent être fixés à la lentille, il est souvent nécessaire de monter la LED avant la lentille, et les deux types de montage sont deux lignes de montage distinctes. Étant donné que les exigences de température des perles de lampe et de la lentille sont différentes, les perles de lampe doivent être soudées dans la chaudière avant que la lentille ne soit fixée

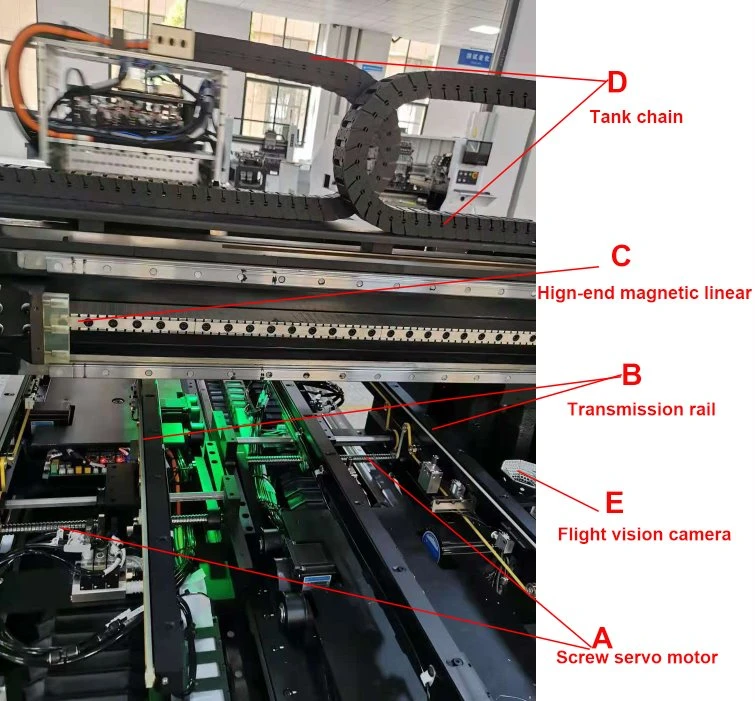

Fonction de chaque pièce :

Partie A : deux servomoteurs à vis pour fournir une puissance de réglage de la largeur du rail pour chaque rail.

Partie B : Deux rails de transmission pour chaque transport de module dans des directions opposées.

Partie C : le plus récent moteur linéaire magnétique haut de gamme alimente les têtes de montage

Partie D : Sa chaîne Tank, protège les fils et lignes sans abrasion.

Partie E : Caméra d'identification de vol à haute résolution pour une correction précise de l'alignement de la vision
