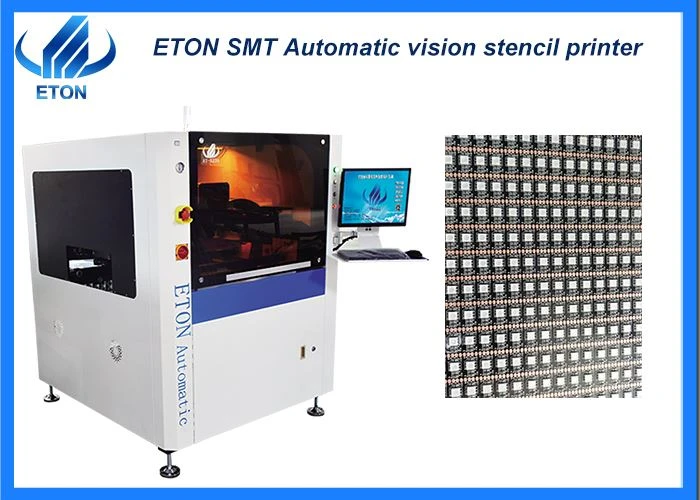

Imprimante automatique d'impression de cartes électriques SMT

Imprimante automatique d'impression de tableaux électriques SMT



Principales caractéristiques de la machine

Système de transport et de serrage des PCB

La direction de chargement du PCB peut être sélectionnée et combinée librement ;

Bande transporteuse à engrenages internes de conception unique pour éviter les blocages ;

Le contrôle programmable de la vitesse de transport rend l'arrêt du PCB plus précis ;

Adoptez des pinces latérales flexibles et des supports segmentés pour serrer efficacement le PCB afin de garantir un contact entièrement équilibré entre le PCB et le treillis en acier.

système de positionnement de pochoir

Suspension en forme de pont en arc suspendue grattoir à contact direct ;

La taille du treillis en acier est universelle, avec une applicabilité excellente et large ;

Cadre en treillis d'acier fixe segmenté.

Paramètre principal de la machine

Modèle	HE-5235
Taille du PCB	Maximum : 520*350 millimètres Min. : 50*50 mm
Hauteur de transport	900 ± 20 mm
Vitesse de transport	Max 1200 mm/s programmable
Précision d'impression	±0,025 mm
Temps d'un cycle	Inférieur ou égal à 9s (hors impression et nettoyage)
Methode de CONTROLE	Contrôle PC
Hauteur aérienne de transfert de PCB	10 mm

Système de grattoir

Le moteur pas à pas auto-ajustable à suspension programmable entraîne la tête d'impression ;

La structure bilatérale de rail coulissant à double curseur assure la précision et la douceur du fonctionnement avant et après l'impression ;

Système de grattoir à rail coulissant, améliore la stabilité du fonctionnement et prolonge le temps ;

Balance intégrée, ne tombe jamais.

Le système d'exploitation

Interface d'opération conviviale facile à apprendre et à utiliser ;

Avec une bonne fonction de dialogue homme-machine ;

Créez des fichiers de programme avec des fonctions d'enseignement et de navigation, avec des invites pour chaque étape ;

Un commutateur à clé entre le chinois et l'anglais, avec journal des opérations, analyse des enregistrements de défauts et diagnostic.

Image et système optique

Les axes X, Y adoptent une vis à billes de meulage de haute précision, entraînée par des servomoteurs des deux côtés ;

Le polariseur est ajouté à l'intérieur, et les différentes formes de marque sont automatiquement et précisément saisies, ainsi que les sources de lumière uniformes à trois voies supérieure, inférieure et coaxiale.

Utilisation de machines

Solution de ligne CMS

Marché

Nos produits ont été exportés vers plus de 30 pays et régions, dont la Corée du Sud, l'Inde, le Vietnam, la Tunisie, l'Égypte, la Turquie, la Russie, le Brésil, etc. Et voici quelques-uns de nos gros clients :

SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, etc.

Nos expositions

Eton a participé à de nombreuses expositions de pays étrangers, telles que l'exposition en Inde à Mumbai, l'exposition en Inde à Delhi, l'exposition en Égypte, l'exposition en Turquie, l'exposition au Pakistan, etc. et a fait du commerce avec plus de 30 pays. En outre, nous avons participé à nos grandes expositions nationales, comme l'exposition de Guangzhou Guangya, l'exposition de Shanghai Munich, l'exposition de lumière LED de Chongqing, etc.

FAQ

Q. Comment se sont déroulés vos services ?

A. Nous garantissons à nos clients de profiter d'une expérience optimale du service de communication et des besoins pertinents de la machine pour l'installation, la maintenance et la mise à niveau gratuite.

Q. Pouvez-vous accepter D/P ou D/A comme condition de paiement ?

A. Pour nos conditions de paiement régulières, nous utilisons généralement T/T.

Q. Comment puis-je vous contacter pour acheter les marchandises de manière efficace ?

A. Faites une demande sur les produits que vous souhaitez sur la plateforme commerciale d'Alibaba, Tradelink, Foreign Trade Express, ou contactez-nous avec les logiciels sociaux comme Whatsapp, Skype, etc.
