Assemblée de panneau d'éclairage de carte PCB de SMT faisant l'équipement d'impression de machine
Assemblage de panneaux d'éclairage SMT Pcb faisant l'équipement d'impression de la machine Description du produit SMT Line SMT Line est le nom abrégé de la technologie de montage en surface, il s'applique largement à toutes sortes de tableaux électriques et à l'industrie de l'éclairage à led, ont généralement une ligne smt semi-automatique et une ligne smt automatique. CMS...
Assemblage de panneau d'éclairage de carte PCB de SMT faisant l'équipement d'impression de machine
Description du produit

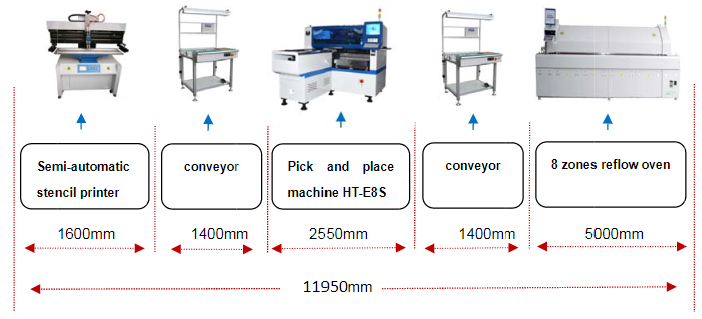

Ligne CMS
La ligne SMT est le nom abrégé de la technologie de montage en surface, elle s'applique largement à toutes sortes de tableaux électriques et à l'industrie de l'éclairage à led, ont généralement une ligne smt semi-automatique et une ligne smt automatique. La ligne SMT comprenait principalement une machine d'impression Stencil, une machine de sélection et de placement, une machine de four de refusion, une machine de convoyeur PCB, un chargeur, etc.

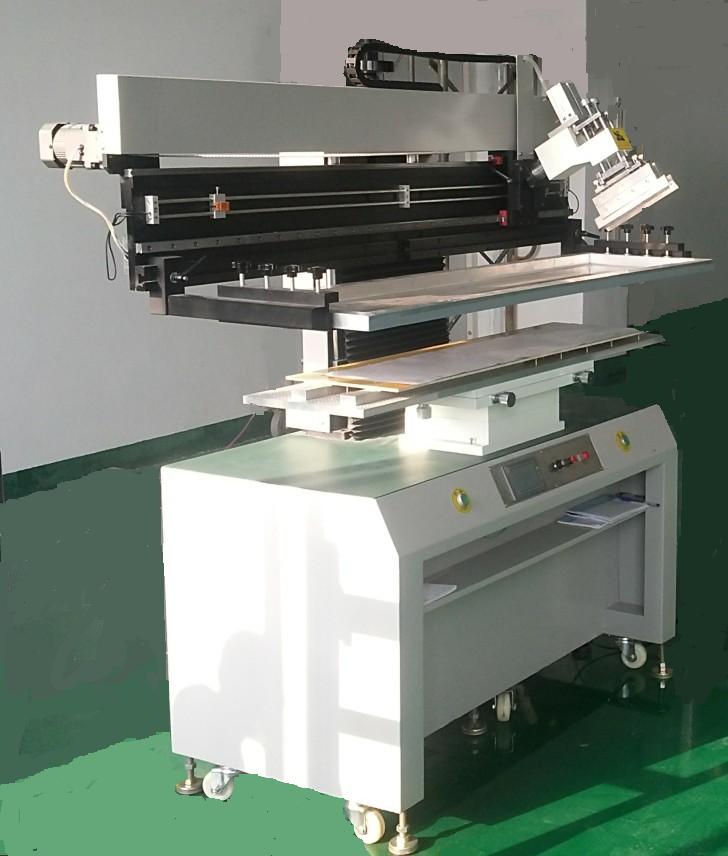

Imprimante de pochoirs semi-automatique
La fonction semi-automatique de la machine d'impression de pochoirs consiste à imprimer de la pâte à souder sur le circuit imprimé.
C'est la première étape de la ligne SMT, l'imprimante semi-automatique est largement appliquée et très facile à utiliser avec différentes conceptions de circuits imprimés.
Des grattoirs pour imprimante ETON Stencil de différentes tailles sont disponibles.
Nom du module :
Imprimante à pochoir semi-automatique
Cycle d'impression :
5-20 S
Dimension:
1650*750*1650 millimètre (L*W*H)
Pression de l'air:
4-6 kgf/cm^2
Taille de la plate-forme :
320*1250 millimètres
Poids:
280 kilogrammes
Taille du circuit imprimé :
300*1200 millimètres
Méthode de contrôle d'impression :
Écran tactile plus PLC

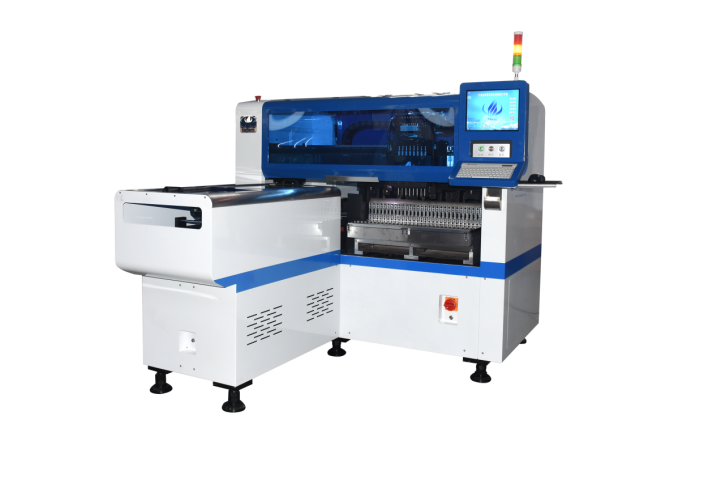

Machine automatique de sélection et de placement
La machine Pick and Place est le module le plus important de cette ligne, elle a directement influencé toute la capacité de la ligne.
La machine de sélection et de placement ETON HT-E8S -1200 est une machine de sélection et de placement multifonctionnelle à moteur linéaire magnétique à module unique, adaptée au montage d'une puce LED, d'un condensateur, d'une résistance, d'une lentille, d'un circuit intégré, de composants en forme, etc.
Tailles maximum de carte PCB : 1200*500 (support adapté aux besoins du client)
Caméra de vision
2 ensembles de caméra importée
Vision pour l'identification du vol, Correction de marque.

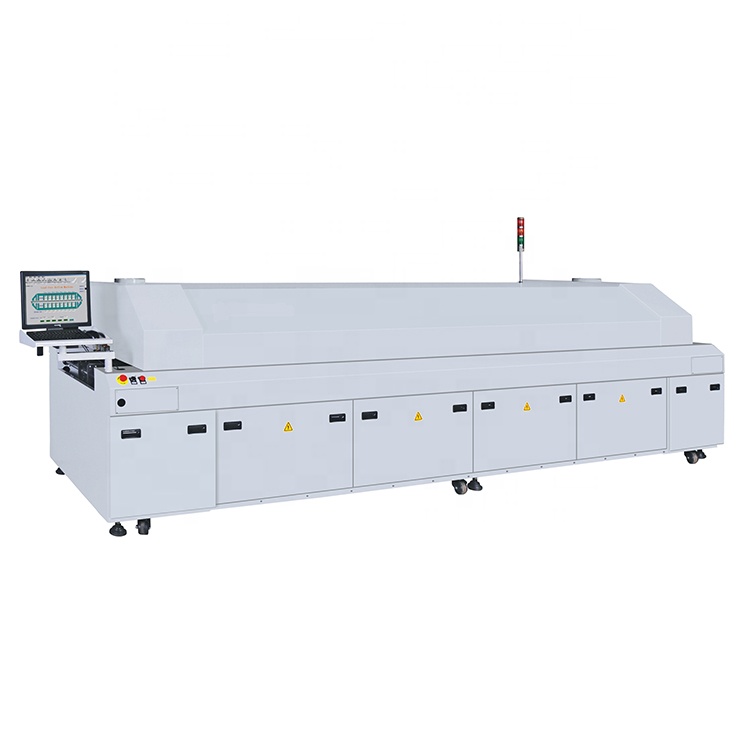

Four de refusion à 8 zones
Le système de chauffage adopte un caloduc en nickel à haute efficacité et à économie d'énergie, une longueur d'onde de crête de puissance rayonnante 4UM, avec courbe couverture de réflecteur, efficacité thermique élevée, élévation rapide de la température, système spécial de structure de circulation d'air chaud forcé, de sorte que la carte PCB et les composants sont chauffés uniformément
Nom du module :
Four de refusion à huit zones
PCB limite la hauteur :
25 millimètres
Dimension:
4100*710*1500 millimètres
Sens d'émission :
LR(RL) Facultatif
Longueur de la zone de chauffe :
2800 millimètres
Vitesse de transport des PCB :
0-10,8 m/min
Taille du circuit imprimé :
50-350 mm
Poids net:
800 kilogrammes

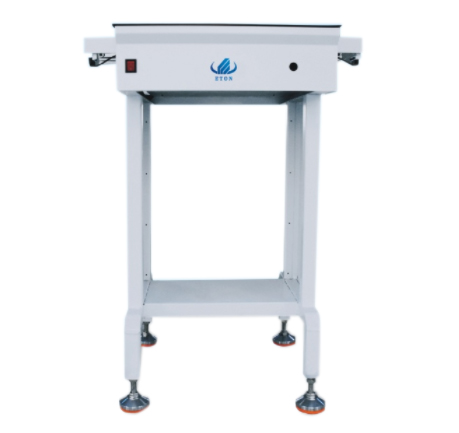

Convoyeur PCB 1,4 M
La machine de convoyeur PCB de 1,4 M adaptée à la longueur maximale est de 1,4 M.
Transférez les cartes PCB entre deux machines, jouez un rôle dans la mise en mémoire tampon et les tests
Une section de contrôle, deux capteurs.
Un ensemble de boîtier de commande électrique
Machine :
Convoyeur de PCB
Sens d'émission :
Simple (gauche-droite ou droite à gauche)
Vitesse:
Réglable de 0.5-9 m/min
Hauteur de transmission :
880-940 mm
Emballage et expédition
Emballage solide
Pour la machine, nous utilisons des emballages en bois sous vide, sans inspection, évitons les dommages par collision pendant le transport
Présentation de l'entreprise
Shenzhen ETON Automation Equipment Co. LTD. est l'un des principaux fabricants de machines automatiques de sélection et de placement à grande vitesse axées sur "haute efficacité et faible consommation" dans le mot, tandis qu'ETON est également le plus grand fabricant de haute technologie en Chine avec une forte capacité de conception, de R&D, de fabrication, de vente et de service , et classé comme "Shenzhen high-tech enterprise" "China high-tech enterprise" "Shenzhen top brand" "2015 LED Technology innovation Award" "The 4th China LED First Innovation Award" "Industry Special Contribution Award" "Double soft enterprise" etc.
Service excellent
Campagne de marketing
Exporté plus de 20 pays
La technologie de pointe et l'innovation d'ETON entraînent rapidement la révolution du marché et obtiennent un certain nombre de technologies de propriété intellectuelle, dont 9 brevets d'invention, 12 droits d'auteur sur les logiciels. et l'espace de production, a obtenu une grande part de marché aux États-Unis, en Corée, en Inde, en Allemagne, en EYPT, en TURQUIE, au VIENAM, en TUNISIE, en THAÏLANDE dans plus de 20 pays.
FAQ
1. Combien de machines se vendent en Inde ? A: jusqu'à présent, nous avons des centaines de machines vendues en Inde.
2. Je ne sais pas comment faire fonctionner la machine et cela nécessitera-t-il de l'expérience ? A: Notre machine est très facile à utiliser, généralement plusieurs jours de formation suffisent et ne nécessitent pas d'expérience. L'ingénieur ETON enseignera en ligne maintenant et visitera votre usine après corona.
3. Je veux produire une ampoule led, avez-vous une machine pour cela ? A: oui, nous pourrions fournir toute la machine SMT pour ampoule led.
